KSG系列輸入電抗器

一、概述

此產品采用優質矽鋼片和導線經工藝精制而成，具有體積小、溫升低、無噪聲等特點。通常安裝在變頻器調速器的輸入或輸出端，可抵制變頻器產生的諧波向電網傳遞，減少變頻器產生的諧波對其他元件的干擾，改善電網質置、提高功率因數并限制電網電壓的異常波動和電網上的沖擊電流、平抑波形、減少對變頻器的影響。用在變頻器直流調速器的輸出端。限制變頻器與電機連接電纜的容性充電電流鈍化變頻器的PWM波德電壓上升率。提高功率因數補償因數、改善電網質置、平抑波形，是變頻與電機間重要元件之一。

二、結構特點

1.該電抗器分為三相和單相兩種，均為鐵芯干式。

2.鐵芯采用優質低損耗優質矽鋼片，芯柱有多個氣隙分成均為小段，氣隙采用環氧層壓玻璃布板作間隔，以保證電抗氣隙在運行過程中不發生變化。

3.線圈采用優質導線繞制，排列緊密且均勻，外表不包絕緣層，具有美感且有較好的散熱性能。

4.電抗器的線圈和鐵芯組成一體后經過預烘—真空浸漆—熱烘固化這一工藝流程，采用H級浸漬漆，使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，而且具有極高的耐熱等級，可確保電抗器在高溫下亦能安全地無噪音地運行。

5.電抗器芯柱部分緊固件采用無磁性材料，確保電抗器具有較高的品質因數和較低的溫升，確保具有較好的濾波效果。

6.外露部件均采取了防腐蝕處理，引出端子采用鍍錫銅管端子。

7.該電抗器與國內同類產品相比具有體積小、重量輕、外觀美等優點，可與國外知名品牌相媲美。

三、性能參數

1.適用于任何品牌變頻器

2.壓降：分5V和9V兩種

3.額定絕緣水平5KV/min

4.絕緣電阻：鐵芯-繞組1000VDC，絕緣阻值≥100MΩ

5.電抗器各部件的溫升限值：鐵芯不超過85K，線圈溫升不超過95K。

6.電抗器噪音小于65dB（與電抗器水平距離點1米測試）

7.電抗器能在工頻加諧波電流不大于1.35倍額定電流下長期運行。

8.電抗值線性度：在1.8倍額定電流下的電抗值與額定電流下的電抗值之比不低于0.95.

9.三相電抗器的任意兩相電抗值之差不大于±3#。

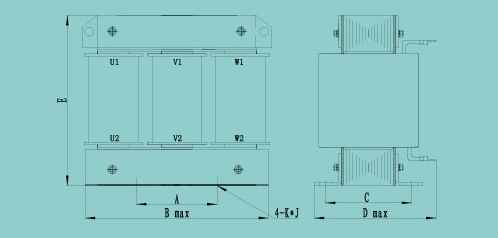

四、外形及安裝尺寸

變頻器功率(KW)	輸入電抗器型號	電壓降 (V)	額定電流 (A)	外形尺寸長寬高（rnm)	安裝尺寸 (mm)	變頻器功率 (KW)	輸入電抗器型號	電壓降 (V)	額定電流 (A)	外形尺寸長寬高(mm)	安裝尺寸 (mm)
0.75	KSG-0. 75	5	10	120105105	85*55	55	KSG-55	5	150	240165210	120*95
1.5	KSG-1.5	5	10	120105105	85*55	75	KSG-75	5	200	240180230	120*105
2.5	KSG-2.5	5	10	120105105	85*55	93	KSG-93	5	250	240180255	120*105
4	KSG-4	5	15	180125155	90*80	110	KSG-110	5	275	240180255	120*105
5.5	KSG-5.5	5	15	180125155	90*80	132	KSG-132	5	330	275200310	150*115
7.5	KSG-7.5	5	20	180125155	90*80	160	KSG-160	5	450	275200350	150*115
11	KSG-11	5	30	180125155	90*80	187	KSG-187	5	500	275200380	150*125
15	KSG-15	5	40	180125155	90*80	200	KSG-200	5	510	275200380	150*125
18	KSG-18	5	50	180125155	90*80	220	KSG-220	5	540	275200380	150*125
22	KSG-22	5	60	180140155	90*90	250	KSG-250	5	625	275200410	150*125
30	KSG-30	5	80	240150210	120*95	315	KSG-315	5	800	275210430	150*135
37	KSG-37	5	110	240165210	120*95	375	KSG-375	5	1000	300240525	160*135
45	KSG-45	5	125	240165210	120*95	400	KSG-400	5	1100	300240525	160*135
