全隔離單相交流調壓器呈集同步信號的變壓器、隔離控制電源、相位檢測電路、 移動電路、光電隔離觸發及輸出可控硅為一體，有效的實現了控制電路與高壓電路的 隔離，控制信號有直流輸入與直流電壓輸入兩種形式，大大滿足了各種自動化控制的 需求，控制信號可由其它控制設備輸出供給或直接用梭塊自帶電源外接一支2-10K的 電位器，能實現將可控硅導通角在0-180岡之間調節，達到調節輸出電壓的目的。 并可以根據用戶的需求增加軟啟動功能。廣泛用于調光、加熱、焊機、電鍍及變壓器 調壓等設備中。

工作電壓：220VAC,380VAC

有效值電流：10A 25A 40A 55A 75A 100A 120A 150A 200A

輸入控制信號：0-5VDC或0-10V或4-20mA或10K電位器

輸出電壓變化范圍：0-220VAC/0-380VAC

可控硅阻斷電壓（220VAC ) ：>600Vp

可控硅阻斷電壓{ 380VAC ) ：>1000Vp

隔離及絕緣耐壓：2500VAC

接通時間{f=50Hz ) ：< 1ms

關斷時間{f=50Hz ) ：< 10ms

頻率范圍：46 63Hz

斷態漏電流：<5mA

負載蠶小電流：50mA

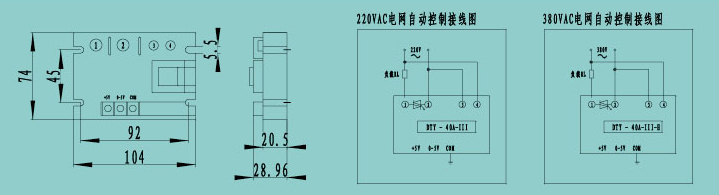

注：①②為輸出端，即梭塊內部可控硅的兩個極，無極性要求：半波輸出模塊內部，單相可控硅的陽極接①，陰極接② 端。③④為模塊內部同步變壓器初級，有220VAC和380VAC兩種規格；220VAC檔的輸入電壓為165VAC-260VAC; 380VAC檔的輸入電壓為285VAC-420VAC; ③④無極性要求。COM為模塊內部地，CON為控制端，+5V為內部輸出輔助電 源，只供電位器手動調節控制時用。①②③④的強電部分和+5V、CON、COM的弱電控制信號端全隔離。直流5A以上需加散熱器10A以上需加風冷或水冷，檔選取外接控制信號時，CON接正，COM接負;如極性相反則輸出端失控（全開或全）。
