一、適用范圍

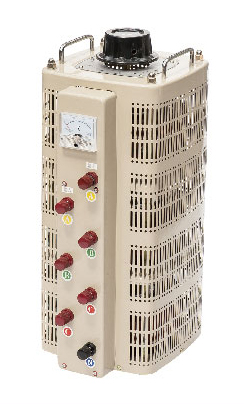

TSGC(2)系列調壓器具有外形美觀、波形不失真、體積小、重量輕、效率高、使用方便、運行可靠等特點，其性能更為優越，可廣泛用于工業（如化工、冶金、儀器儀表、機電制造、調光及功率控制等目的，是一種理想的交流調壓電源。三相調壓器結構、三相調壓器由三個相同規格的單元軸調壓器組裝而成，繞組連接為里形。
二、主要技術參數
①調壓器的基本參數按下表規定
②調壓器額定（輸出）容里：調壓器額定
容量按下式計算：
P=m12*U2*10-3(KVA)
式中：P-調壓器額定輸出容量（KVA）
m-相數，單相m=1；三相m=3
I2-額定輸出電流(A)
U2輸出電壓(V)(三相為線電壓）
③調壓器絕緣等級：調壓器絕緣等級為A級，線圈平均溫升限值為60℃。
④過負荷能力，調壓器允許短時間超過額定輸出電流值，但不能超過額定電流值的50%并且只能短時間過負荷。
三、主要技術特征
1.基本原理
調壓器是初次級匝數比值連續可調的自耦變壓器，當調壓器電刷偖助于手輪主軸和刷架的作用，沿線圈的磨光表面滑動時，可連續地改變匝數比，從而使輸出電壓平滑地從零調節到大。
2.主要結構
a單元調節器：單相0.2KVA 10KVA調壓器為調節器為調壓單元結構，一個上端具有一定寬度的磨光表面的線圈固定在工程的底座上，接觸組的電刷在彈簧壓力下與線圈的磨光表面緊密接觸，轉動手輪帶動電刷在線圈磨光表面上滑動進行調壓，單元調壓器一般為臺式，外面有防護通風罩。
b單相組裝結構：單相大容量調壓器系由幾個相同規格的單元組裝而成，各單元的電刷接觸組裝在同一個主軸上，線圈輸入端并聯連接，輸出端連接平衡電抗器，以平衡單元間電流分布并抑制環流。
c.三相組裝結構：三相調壓器由三相同規格的單元同軸組裝而成
d.電刷結構：3KVA及以下單元調壓器，采用1~2塊石墨電刷和散熱良好的金屬架，4KVA及以上的單元調壓器，采用兩塊銅石墨復合電刷，電刷接觸組的壓板固定在線圈上端及限制其軸向位置，同時通過螵釘與主軸緊鎖，當需要拆修，調換主要軸或需要從調壓器底端伸出主軸時，只要松開螺釘，即可方便地運行。
四、工作條件
1.海拔高度不超過1000m。
2.周圍介質溫度不高于40°C。
3.空氣相對溫度不大于85%。
4.不含有化學腐蝕性氣體及蒸汽的環境。
5.無爆炸性危險的氣體中。
6.不受雨水侵入的場合中。
7.不能并聯使用。
五、外形尺寸
| 額定容量 |
L1 ( mm ) |
寬L2 ( mm ) |
長L3(mm) |
高H2 (mm) |
重量（Kg ) |
| 1.5KVA |
120 |
135 |
145 |
300 |
7.5 |
| 3KVA |
125 |
135 |
155 |
300 |
7.8 |
| 6KVA |
170 |
210 |
210 |
480 |
25 |
| 9KVA |
200 |
240 |
260 |
480 |
35 |
| 15KVA |
230 |
260 |
290 |
550 |
55 |
| 21KVA |
230 |
260 |
290 |
630 |
66 |
| 24KVA |
230 |
260 |
290 |
655 |
70 |
