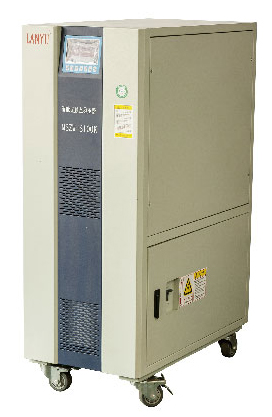

一、概述
本系列智能型無觸點補償式交流穩壓器以下簡稱無觸點穩壓器，是在我司多年生產補償式電力穩壓設備的基礎上，經歷多年努力成功研制的新一代快速穩壓設備。
它采用雖高新高速DSP運算芯片控制技術、快速交流采樣技術、有效值校正技 術、電壓電流過零切換技術和快速補償穩壓技術，將智能儀表、快速穩壓和故障診斷 結合在一起，使產品安全、高效、精密。
無觸點穩壓器主要由隔離變壓器、SCR可控硅模塊、DSP控制核七、、快速穩壓技 術和安全保護裝置組成，實現了無觸點控制、安全、高效、節能、環保，是CSR開關 技術和變壓器技術的完美結合。
產品廣泛應用于工業、交通、郵電、國防、鐵路、科研等領域的大型機電設備、
金屬加工設備、生產流水線、電梯、醫療器械、剌繡輕紡設備、空調、廣播電視、家用電器及大樓照明等需要穩定電壓的用電設備。
二、產品特點
(1)高效率：98%以上，自身消耗小
(2)高稍度：穩壓精度±1
(3)智能儀表顯示：實時顯示電壓、電流有效值，済晰、準確、分辨率高.薄 膜按鍵操作，安全可靠
(4)三相分調：三相分別調整，保證每相輸出電壓的精度不變
(5)適用范圍廣：穩壓范圍寬，可滿足電源電網質置差、電壓波動范圍大的場所及設備使用
(6)高效反應：40毫秒穩壓速度，對任何電腦自動化、設備及儀器，不產生電壓變化影響
(7)保護功能齊全：設有缺相、锘相、過溫、過載、過壓、欠壓、短路、保險熔斷等故障顯示或保護功能，確保穩壓器及負載安全運行
(8)預置功能強：輸出電壓、過栽、過欠壓、反應速度等多項參數在產品額定值內可以任意設置
(9)過載能力強：整機采用優質器件，性能好，可在100%額定負栽條件下，承受瞬時過栽而不損壞
(10)適應性強：對電網和負載的適應性強，可在各種惡劣的電網和復雜的負載情況下，可靠地連續穩定工作
(11)無畸變：采用電壓、電流過零切換技術，在切換過程中無斷流，無浪涌電流，輸出波形無畸變
(12}損耗低：額定電壓下空載損耗小于0.5%,給客戶節省大量電費
(13)旁路功能，易維護：可在“穩壓”與“旁路直通供電”之間切換，方便故障維修時使用
三、WJS系列產品技術參數
| (1)產品型號： |
|
(11)緣等級： |
F級 |
| (2)額定容置： |
10-3000KVA |
(12)絕緣電阻： |
整機對地絕緣電阻>5MΩ |
| (3)相數： |
三相五線制 |
(13)絕緣強度： |
2000VAC/1min無飛弧放電、無擊穿 |
| (4)輸入范圍： |
□220V □380V □400V |
(14)出波形： |
輸出波形無畸變 無諧波增量 |
| |
其它：□±15%□±20%□±25%□±30%其它： |
(15)瞬時過載能力： |
2倍額定電流 |
| (5)輸出電壓： |
□220V □380V □400V 其它： |
(16)顯示方式： |
LCD顯示 |
| (6)穩壓稍度： |
□±1%□±3%□±5% (可設置） |
(17)工作方式： |
長期連續運行 |
| (7)效率： |
10K-50K≥95%, 50K-100K≥97%, ＞100K≥98% |
(18)保護功能： |
過載、過壓、欠壓、短路、缺相、相序、過溫、保險館斷 |
| (8)頻率： |
50Hz/60Hz |
(19)散熱方式： |
強迫風冷 |
| (9)響應時間： |
<10毫秒 |
|
|
| (10)穩定時間： |
<100毫秒 |
|
|
備注：①以上為我司常規產品的技術參數，不作為客戶驗收產品的依據，產品驗收應依據合同書中的技術參數約定。
②客戶如有特殊要求，可與本公司相關部門協商。
③P=m的平方根 I2U210-3(KVA)
式中：P——穩壓器額定{輸出}容置（KVA) M一相數單相：M=1三相：M=3
I2—額定輸出電流(A) U2—額定輸出電壓(V)(三相為線電壓)
