CKSG系列低壓電容器串聯電抗器

一、概述

該系列干式鐵芯串聯電抗器用于低壓無功補償柜中，與電容器相串聯，當低壓電網中有大量整流、變流裝置等諧波源時，其產生的高次諧波會嚴重危害主變及其它電器設備的安全運行。電抗器與電容器相串聯后，能有效的吸收電網諧波，改善系統的電壓波形，提高系統的功率因數，并能有效地抑制合閘涌流及操作過電壓，有效地保護了電容器。

二、結構特點

1.該電抗器分為三相和單相兩種，均為鐵芯干式。

2.鐵芯采用優質低損耗矽鋼片，芯柱有多個氣隙分成均勻小段，氣隙采用環氧層及環氧樹脂粘接膠作間隔，以保證電抗氣隙在運行過程中不發生變化。

3.線圈采用T2純銅帶繞制，用F/H級絕緣紙隔層，有美感且有較好的散熱性能。

4.電抗器的線圈和鐵芯組成一體后經過預烘—真空浸漆—熱烘固化這一工藝流程，采用H級浸漬漆，使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，而且具有極高的耐熱等級，可確保電抗器在高溫下亦能安全地無噪音地運行。

5.電抗器芯柱部分緊固件采用無磁性材料，確保電抗器具有較高的品質因數和較低的溫升，確保具有較好的濾波效果。

6.外露部件均采取了防腐蝕處理，引出端子采用鍍錫銅管端子。

三、性能參數

1.可用于400V/660V系統。

2.電抗率的種類：5%、6%、7%、14%及由客戶定制。

3.額定絕緣水平3Kv/min。

4.電抗器各部位的溫升限制：鐵芯不超過85K，線圈溫升不超過95K。

5.電抗器噪音小于65dB（與電抗器水平距離點1米測試）

6.電抗器能在工頻加諧波電流不大于 1.35倍額定電流下長期運行。

7.電抗值線性度：在1.8倍額定電流下的電抗值之比不低于0.95（可根據客戶要求設置線性度）。

8.三相電抗器的任意兩相電抗值之差不大于±5%。

9.耐溫等級H級（180℃ )以上，F級 (155℃)以上。

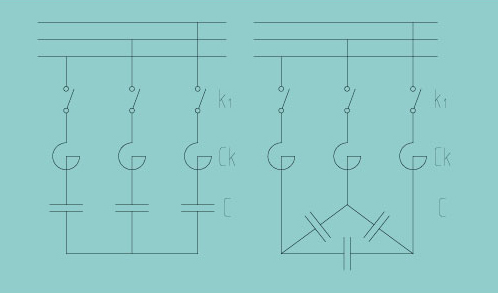

四、搭線方式

五、參數及外形尺寸

型號規格	電容器容M (Kvar )	匹配電容電壓（v)	電抗器容量(Kvar)	額定電感 (In/mH)	濾波次數	額定電流 (In/A )	線性度	溫升（℃）
CKSG 0. 9/0. 4/6%	15	450	0.90	3x2.590	5	19.2	1.95ln	1.35ln	1. 0ln
CKSG 1.2/0. 4/6%	20	450	1.20	3x1.928	5	25.7	1.95ln	75	45
CKSG 1.5/0. 4/6%	25	450	1.50	3x1.545	5	32.1	1.95ln	75	45
CKSG 1.8/0. 4/6%	30	450	1.80	3x1.288	5	38.5	1.95ln	75	45
CKSG 2.1/0. 4/6%	35	450	2.10	3x1.105	5	44.9	1.95ln	75	45
CKSG 2. 4/0. 4/6%	40	450	2.40	3x0.968	5	51.3	1.95 In	75	45
CKSG 3. 0/0. 4/6%	50	450	3.00	3x0.772	5	64.2	1.95ln	75	45
CKSG 3. 6/0. 4/6%	60	450	3.60	3x0.644	5	77.0	1.95ln	75	45
CKSG 4. 2/0. 4/6%	80	450	4.80	3x0.484	5	102.6	1.95ln	75	45
CKSG 6. 0/0. 4/6%	100	450	6.00	3x0.387	5	128.3	1.95ln	75	45

備注：以上參數僅為典型值供參考，可根據客戶要求定做，我公司保留對數據的變更權利。
